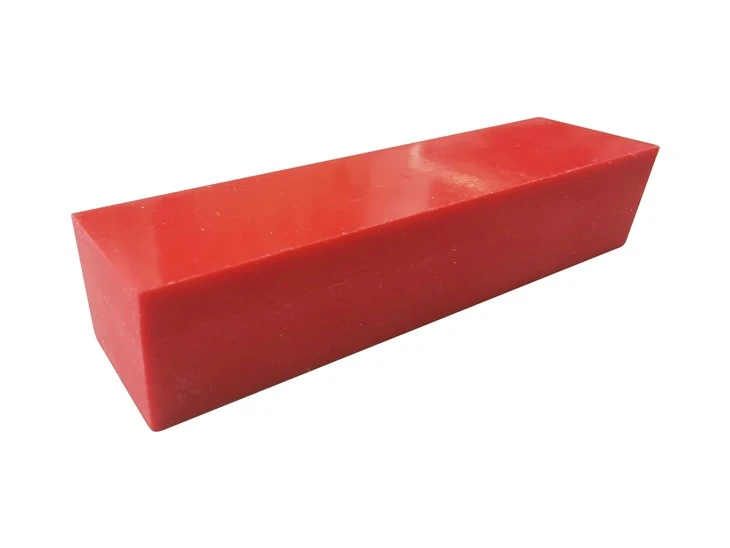

GPO-3 角棒、UPGM203 変圧器およびリアクトル用角棒

GPO-3 絶縁シートGPO-3を切断・加工した角棒です。GPO-3角棒はFRP棒に比べて機械的強度が高く、部分放電が少なく、誘電損失が小さく、高温耐性、耐老化性、加工が容易です。乾式変圧器、リアクトル、高電圧周波数変換器パワーモジュール、電力コンデンサ、絶縁スイッチ、負荷スイッチ、負荷時タップ切換器、試験装置、無効電力補償、フィルタなどの高電圧製品の絶縁構造支持体として広く使用されています。、など。

お問い合わせを送る

説明

GPO3はUPGM203プレート（不飽和ポリエステルガラスマットプレート）とも呼ばれます。 UPGM203 は IEC 規格であり、GPO-3 は NEMA グレードです。これは、硬質板状断熱材の一種で、不飽和ポリエステル樹脂を含浸させた無アルカリガラス繊維マットで作られ、加熱および加圧時に適切な化学薬品を添加して硬化させて硬質板状にします。

GPO-3 GPO-3絶縁シートを切断・加工して製造される角棒で、FRP引抜成型角棒とは製造方法が異なります。FRP棒はガラス繊維樹脂を引抜成型して作られており、GPO{{2 ｝｝は成形工程におけるグラスファイバーマットです。GPO-3角棒はFRP角棒に比べて機械的強度が優れています。

1. 私たちの生産

2. 製品の説明

アーク耐性およびトラック耐性に優れた電気特性を備えたガラス強化熱硬化性ポリエステルは、GPO3 ポリエステルガラスラミネートです。優れた強度、寸法安定性、剛性により、機械および電気機械分野の幅広い用途に適しています。 Nema GPO3 仕様に準拠しているため、この物質は難燃性です。

GPO3 は剛性と剛性に優れているため、加工が簡単です。同じ品質のため、優れた耐久性と安定性が必要なオーダーメイドの構造要素やコンポーネントに人気があります。当社は、フライス加工、旋削、鋸引き、穴あけ工具などの社内 CNC 設備を多数備えており、これらの設備を使用してこの材料を加工することができます。

3. 簡単な詳細

規格	IEC893/EN 60893 グレード: UPGM 203 NEMA L1: GPO-3
サイズ	15×15mm 18×18mm 20×20mm 25×25mm 30×30mm カスタマイズされたサイズ
色	赤、白、グレー、茶色、黄色、黒またはカスタマイズされた色
生産能力	月間最大300トン
外観	表面は滑らかで、気泡や亀裂がなく平らです
パッキング	外側はPPフィルムで包装され、パレットにはIPPCマークが付いています。

4. アプリケーション

GPO-3 角棒は、機械加工、打ち抜き、穴あけ、フライス加工、のこぎり加工、研磨、せん断、またはフライス加工が可能であり、優れた機械的強度を備えています。接着剤、金属ネジ、リベットなどを使用して組み立てることも可能です。また、変圧器やリアクトルなどの電気用途でもうまく機能します。特殊目的の気道サポートは、ケーブルブリッジやアングル絶縁として、電力コントローラーや電力伝送の機器に広く使用されています。バスダクトおよびヒューズの絶縁チャネル、インバータ、コンバータなどの絶縁サポート。

5. 一般的なアプリケーション:

サーキットブレーカー	断熱材を必要とする安全バッフル、安全シャッター、スペーサー、相間隔壁などは、難燃性、耐熱性、耐候性、高い断熱性能、機械的強度を備えた材料が必要となります。
モーター産業	モーターのアーマチュア部品、可動カバープレート、スロットウェッジステーター、固定ガスケット、薄ガスケット、カーボンブラシプレートとして使用されます。
開閉装置産業	開閉装置の下見板、ライニングプレート、消弧カバー、消弧シリンダー、消弧シート、アーク遮断板、端子台、相間絶縁、下端下見板、接点サポートとして使用されます。
変圧器産業	スイッチや変圧器の構造支持体、バスクランプなどに使用されます。
交通工学	鉄道や自動車産業などの交通機関では、モータ、主電動機、室内装飾品などのモジュールにUPGM203部品が使用されており、安全性能難燃性V0グレード、耐熱クラスF以上が求められます。
風力発電	風力発電が電気を生成する場合、UPGM203 部品は主に風力発電モーターに使用されます。
太陽光発電産業	太陽光発電システムは、太陽光発電モジュール、バスボックス、インバーターキャビネット、配電キャビネット、変圧器、電力網で構成されます。 UPGM203 シートは、インバーターキャビネット、配電キャビネット、バスキャビネット、スイッチキャビネットの支持、耐荷重、絶縁に使用されます。

6. 技術データシート

いいえ。	試験項目		測定	要件	結果	試験方法
1	抗張力		MPa		130	ASTM D638-14
2	引張弾性率		MPa	____	9.07x103	ASTM D638-14
3	曲げ強度		MPa	——	230	ASTM D790-17
4	垂直圧縮強度		MPa	____	306	ASTM D695-15
5	垂直電気強度（一般油中での急上昇）		MV/分	____	23.7	ASTM D149-09 （2013）
6	垂直フラッシュオーバー電圧（空中での急激な上昇）		KV	____	38.1
7	並列パンク電圧(普通油急上昇)		KV	____	81.0
8	耐アーク性		S	——	182	ASTM D495-14
9	比較追跡索引		____	____	CTI600	ASTM D3638-12
10	絶縁抵抗	普通	Ω	——	5.7x1013	ASTM D257-14
10	絶縁抵抗	24H 水中で	Ω	——	1.7x1012	ASTM D257-14
11	可燃性		学年	——	V-0	UL 94:20065
12	酸素指数		パーセント		32.3	ASTM D2863-10
13	吸水性		パーセント	——	0.27	ASTM D570-98
14	密度		g/cm3		1.74	ASTM D792-13
15	熱膨張係数(20度-100度)(平行)		10-6/度	——	23.5	ASTM D696-16
16	熱伝導率(60度)		W/m·K		0.605	ASTM C518-17
17	熱歪み温度		程度	____	>240	ISO 75-1:2013
18	可燃性		学年	____	V-0	UL 94-2013
